Výroba nástrojů, kovoobrábění

Díky širokému vybavení divize výroby nástrojů a kovoobrábění jsme schopni zajistit komplexní dodávku strojírenských výrobků od návrhů řešení, vývoje, vytvoření technické dokumentace a programů, realizace včetně montáže, odzkoušení a zhotovení měřících protokolů a dokumentace dle požadavků norem ČSN EN ISO 9001:2016 a IATF 16949. V případě výroby vstřikovacích forem zajišťujeme odzkoušení nástroje a jeho optimalizaci na vlastních vstřikovacích lisech.

Produkty jsou vyvíjeny a vyráběny pro automobilový průmysl, stavbu strojů, elektrotechnický, potravinářský a další průmyslové obory.

Používané konstrukční 2D a 3D programy:
CADKEY, Catia, SolidWorks a AutoCAD

Používané obráběcí programy:
Autodesk PowerMill

Vývoj

  • koncept zařízení
  • dimenzace s ohledem na funkci
  • materiálové řešení s odpovídajícími vlastnostmi včetně případného zušlechtění

Konstrukce

  • vstřikovací formy pro plasty a gumu
  • jednoúčelová přesná zařízení, měřící a kontrolní přípravky

Výroba nástrojů a přípravků

  • prototypové a sériové vstřikovací formy
  • kompletní údržba, opravy a případné indexové změny nástroje po celou dobu životnosti v sériové produkci
  • střižné nástroje
  • měřící, kontrolní a montážní přípravky

Kovoobrábění

  • ocel, nerez, grafit, barevné kovy a plasty
  • technicky náročné dílce a funkční celky pro stavbu strojů dle technické dokumentace zákazníka
  • výroba náhradních dílů

3D-měření

  • zakázková 3D-měření a skenování povrchu těles

Dále zajišťujeme:
technologicky náročné kooperace, svařování TIG a MIG, antikorozní povrchové úpravy, řezání laserem, vodním paprskem či plasmou, pískování a dezénování povrchů

Výrobní zařízení a strojní vybavení

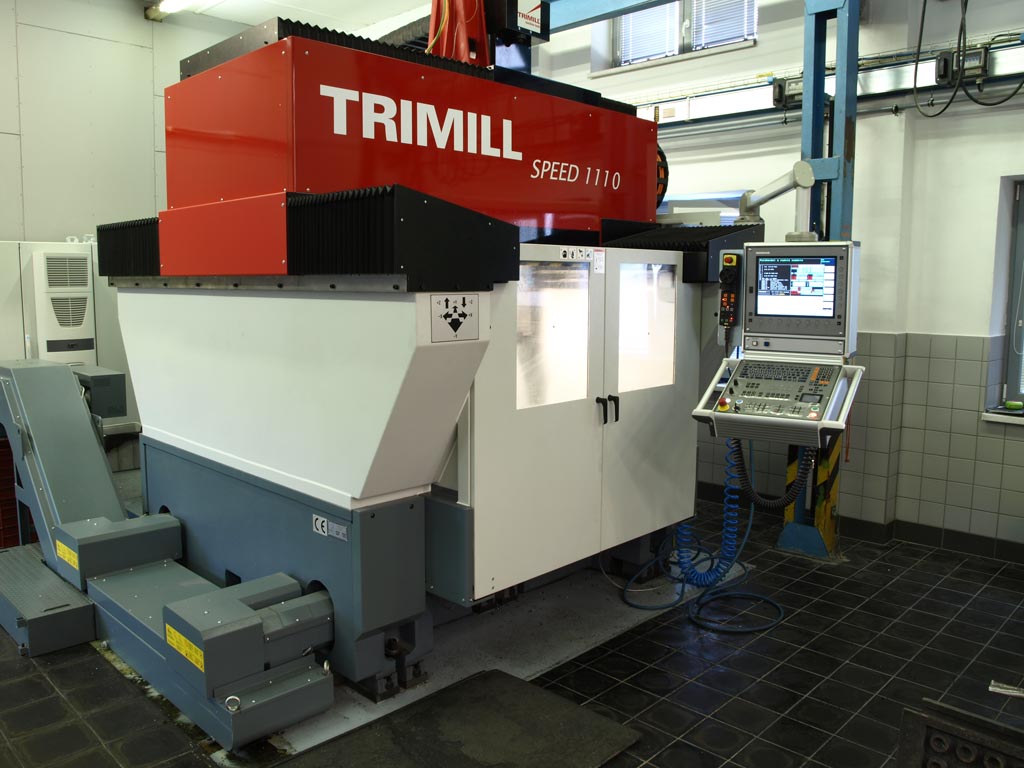

CNC obráběcí centrum – TRIMILL SPEED 111

Trimill SPEED 1110
vřeteno Weiss n=14 000 ot/min
rozjezdy osa X=1 100 mm
osa Y=1 100 mm
osa Z=700 mm
max. zatížení stolu  8 000 kg
řídící systém HEIDENHAIN iTNC 530

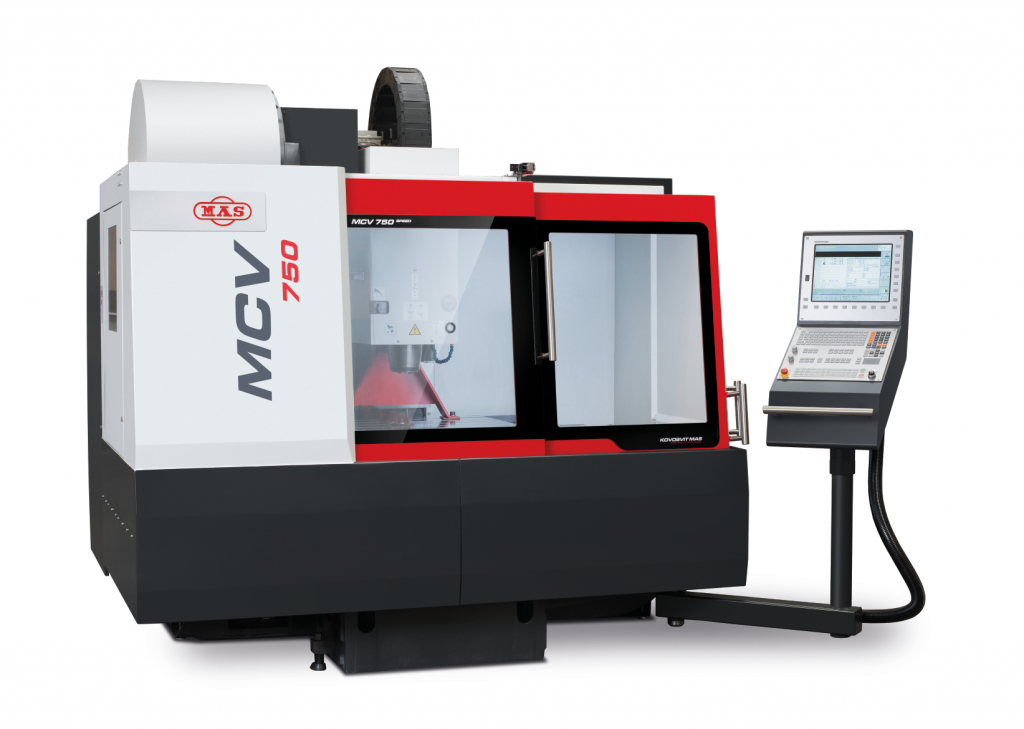

CNC obráběcí centrum – MAS MCV 750 SPRINT

MAS MCV 750 SPRINT
vřeteno Franz Kessler n=18 000 ot/min
rozjezdy osa X=750 mm
osa Y=500 mm
osa Z=500 mm
max. zatížení stolu 650 kg
řídící systém HEIDENHAIN iTNC 530

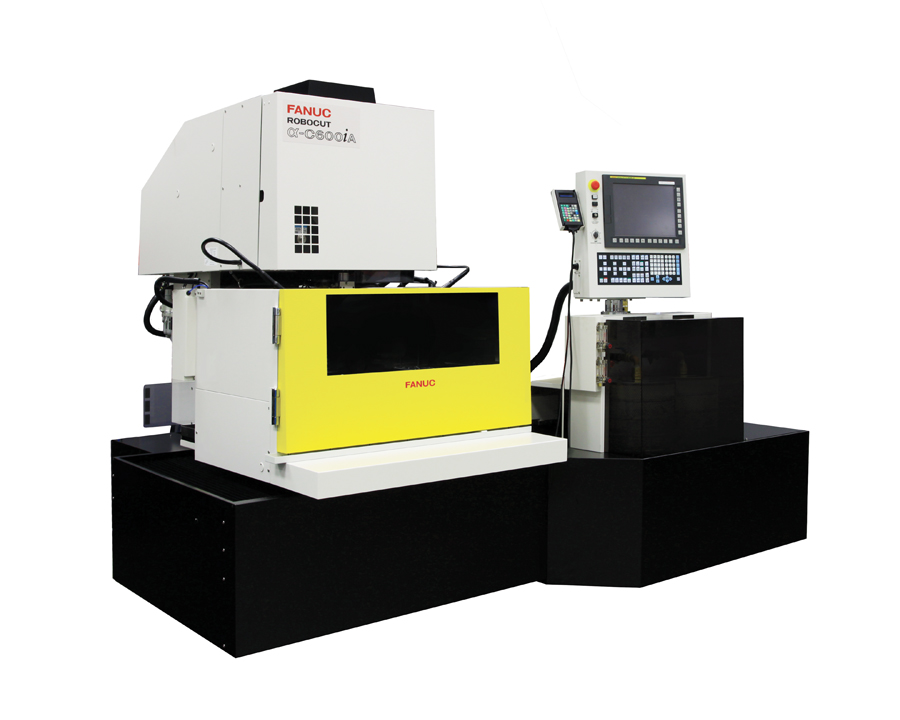

CNC elektroerozivní drátová řezačka – FANUC ROBOCUT α-C600iA

FANUC ROBOCUT α-C600iA
rozjezdy osa X=600 mm
osa Y=400 mm
osa Z=310 mm
max. zatížení stolu 1 000 kg



Elektroerozivní hloubička – PENTA 540 CNC

PENTA 540 CNC
rozjezdy osa X=500 mm
osa Y=400 mm
osa Z=350 mm
max. zatížení stolu 2 000 kg



Elektroerozivní hloubička – AGIE – Agietron SPIRIT 3

Agietron SPIRIT 3
rozjezdy osa X=550 mm
osa Y=400 mm
osa Z=350 mm
max. zatížení stolu 1 000 kg



Další strojní zařízení:
soustruh SV 18RA, nástrojářská frézka FNK 25, nástrojářská bruska BPH 20NA, hrotová bruska  BUA 20, sloupová vrtačka VR4, pásová pila PILOUS ARG 235
